Устройство для выемки и установки ротора крупного промышленного генератора на электростанциях

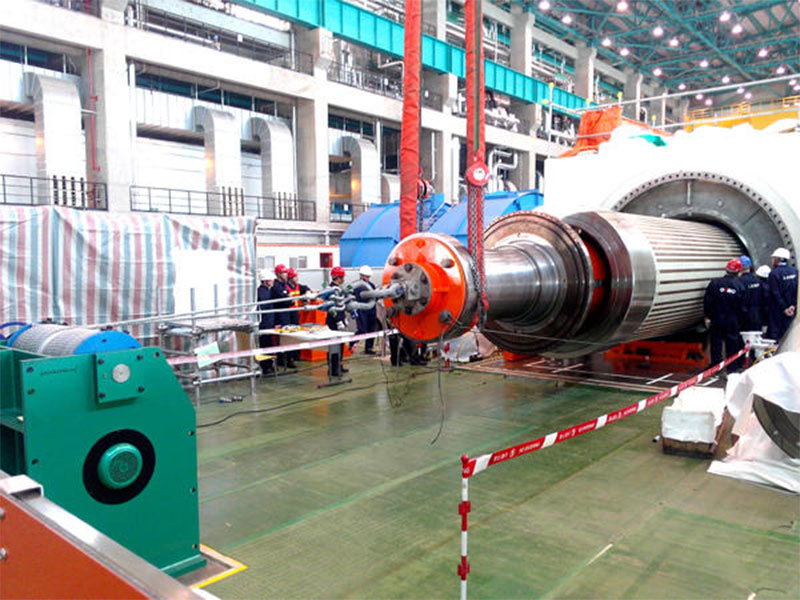

Устройство для выемки и установки ротора крупного промышленного генератора на электростанциях — это специальное оборудование, используемое в процессе ремонта генератора, когда требуется вынуть ротор для обслуживания или установить его обратно после ремонта.
Описание
маркер
Описание продукта

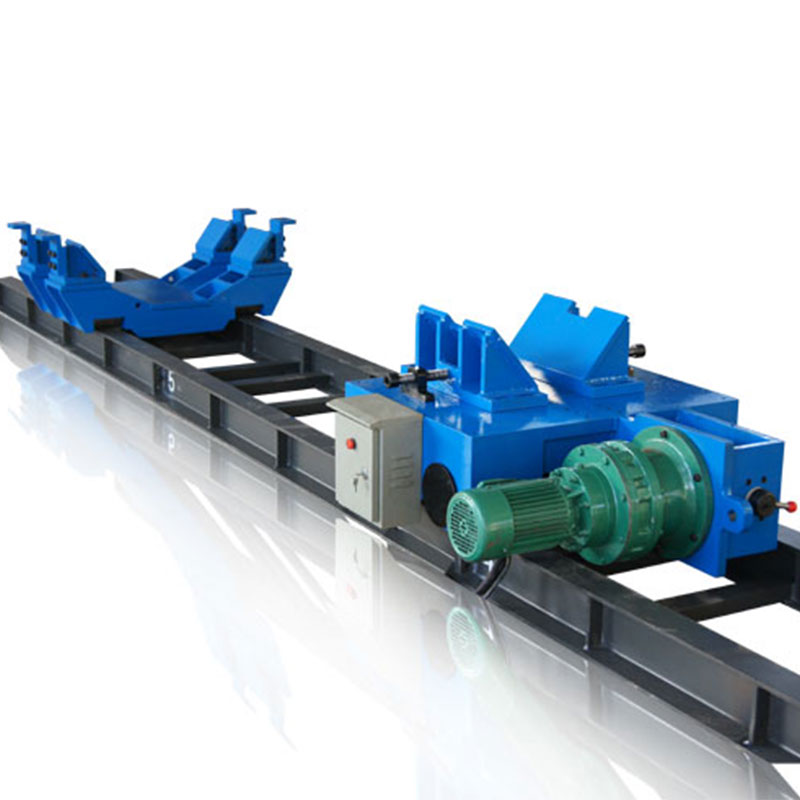

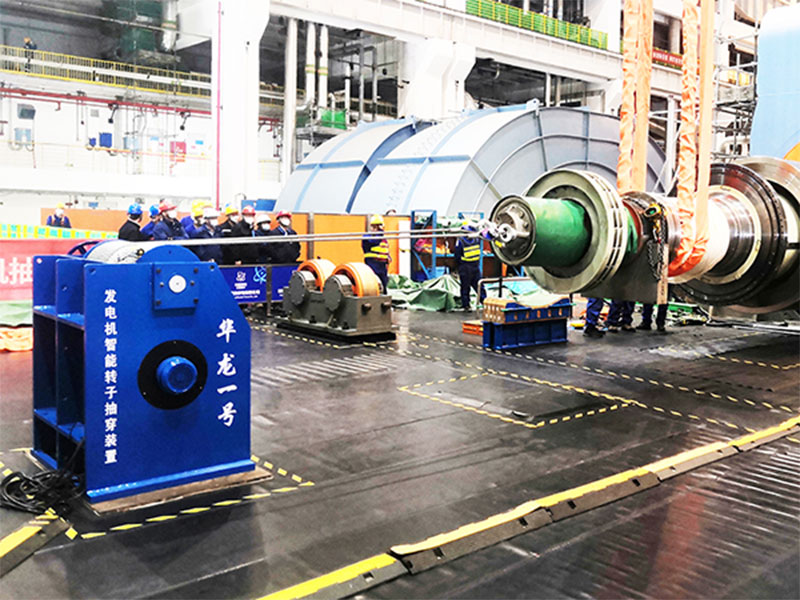

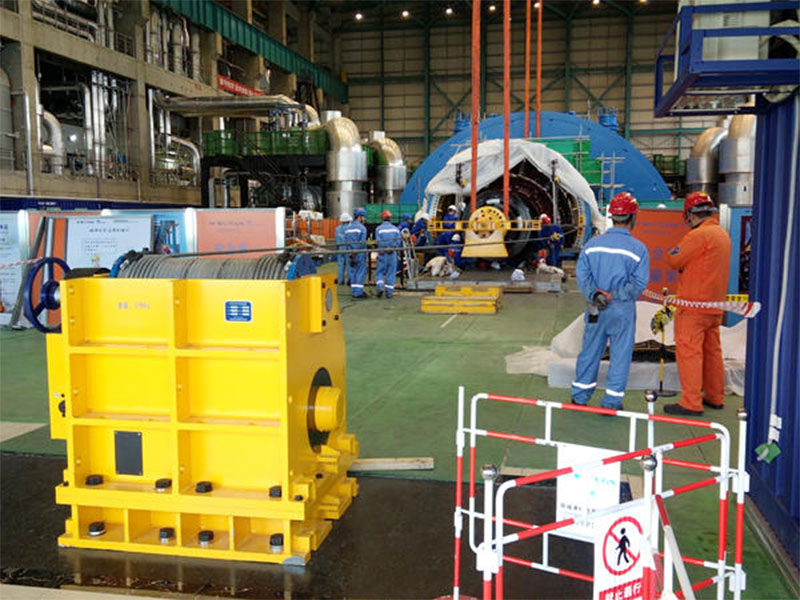

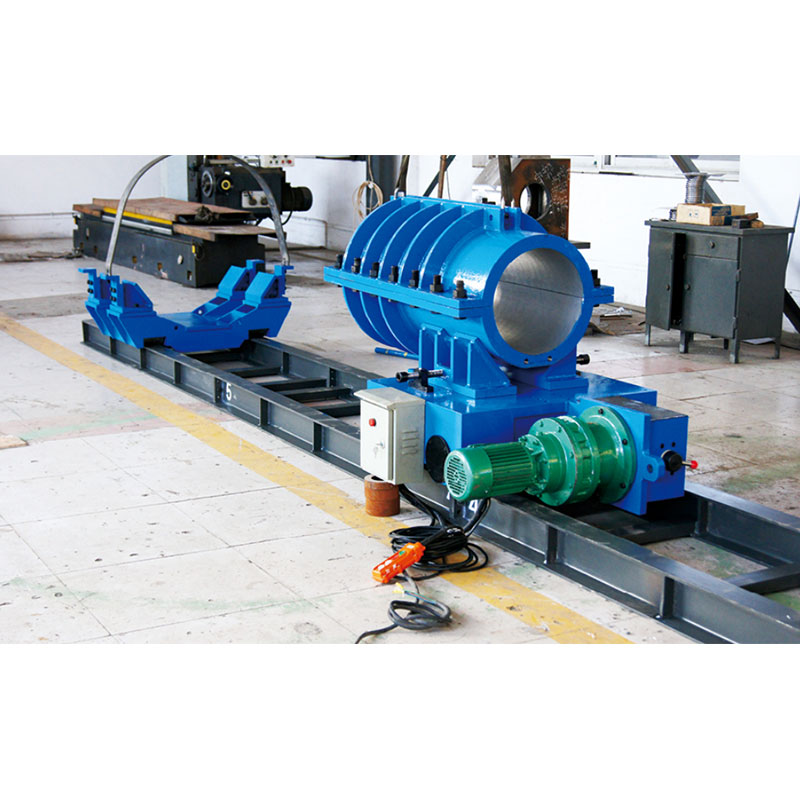

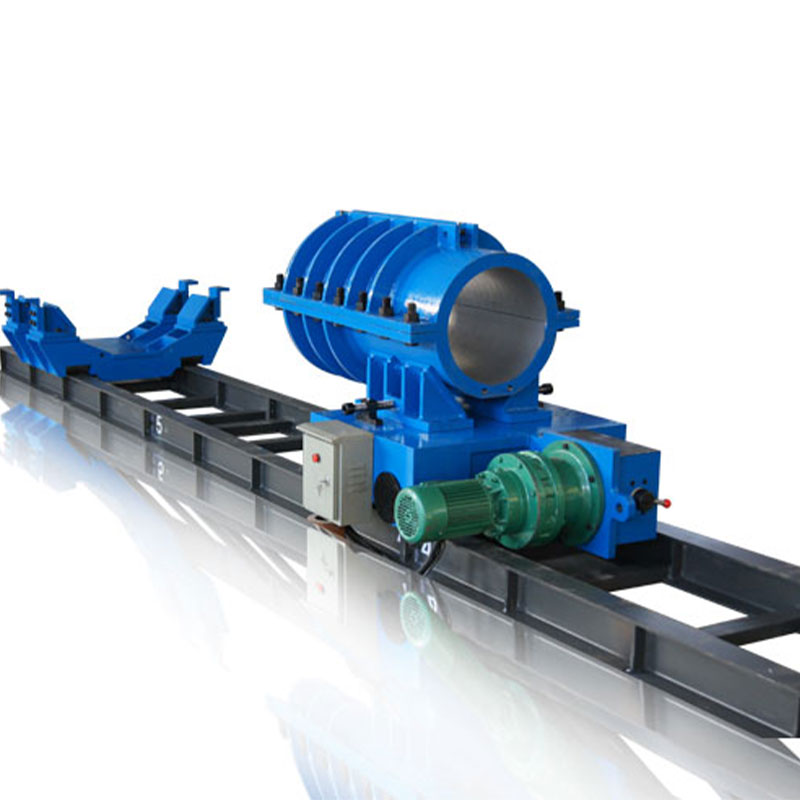

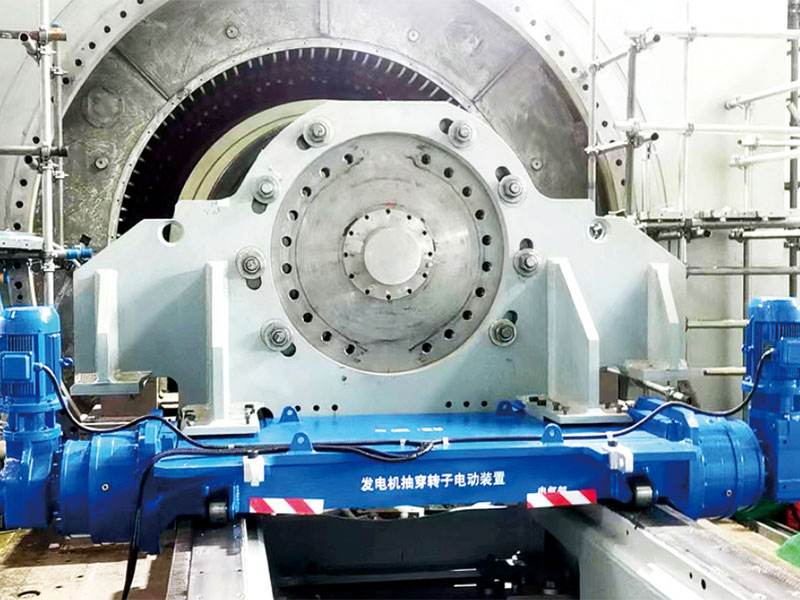

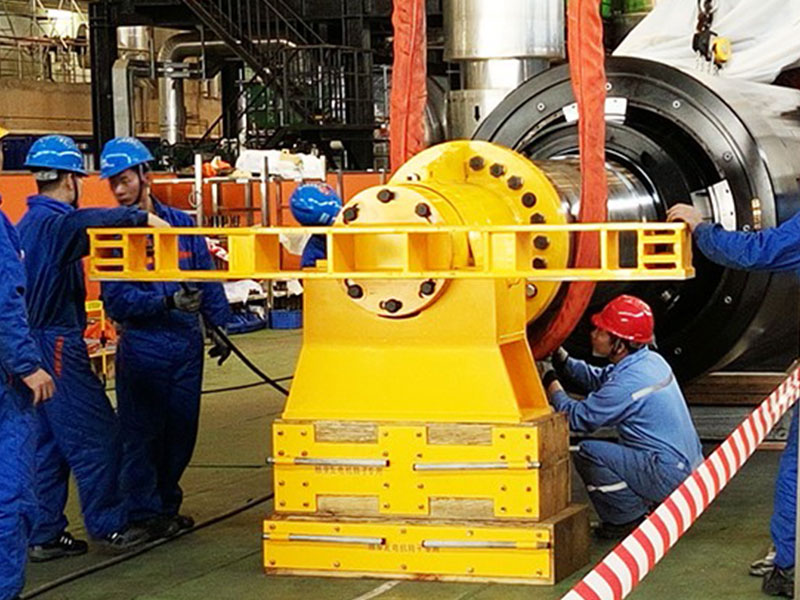

Устройство для выемки и установки ротора крупного промышленного генератора на электростанциях — это специальное оборудование, используемое в процессе ремонта генератора, когда требуется вынуть ротор для обслуживания или установить его обратно после ремонта. Появление данного устройства сделало процесс выемки и установки ротора генератора на электростанциях простым, безопасным, надёжным и высокоэффективным, полностью устранив устаревший метод ручного извлечения и установки ротора генератора с помощью ручных талей.
Основные особенности
1.Устройство для выемки и установки ротора генератора представляет собой отработанное и передовое изделие. Отличается продуманной конструкцией и компактностью.
2.Удобный монтаж, экономия времени. Устройство анкеруется спереди со стороны торца генератора, с которого производится выемка и установка ротора (при условии, что ротор низкого давления не находится в цилиндре).
3.Когда ротор генератора отремонтирован и готов к обратной установке, устройство может быть смонтировано перевёрнутым на разъёме нижнего цилиндра. Если ротор низкого давления находится внутри цилиндра, устройство может быть установлено с использованием комплектного отводного блока в боковом пространстве между цилиндром низкого давления и генератором, что позволяет выполнить установку ротора с поворотом на 90°.
4.Устройство позволяет значительно сократить время подготовительных работ по сравнению с устаревшими методами выемки и установки ротора. Время выемки и установки ротора генератора для агрегатов мощностью от 300 МВт до 1000 МВт составляет: в лучшем случае 20 минут, в худшем — 30 минут.

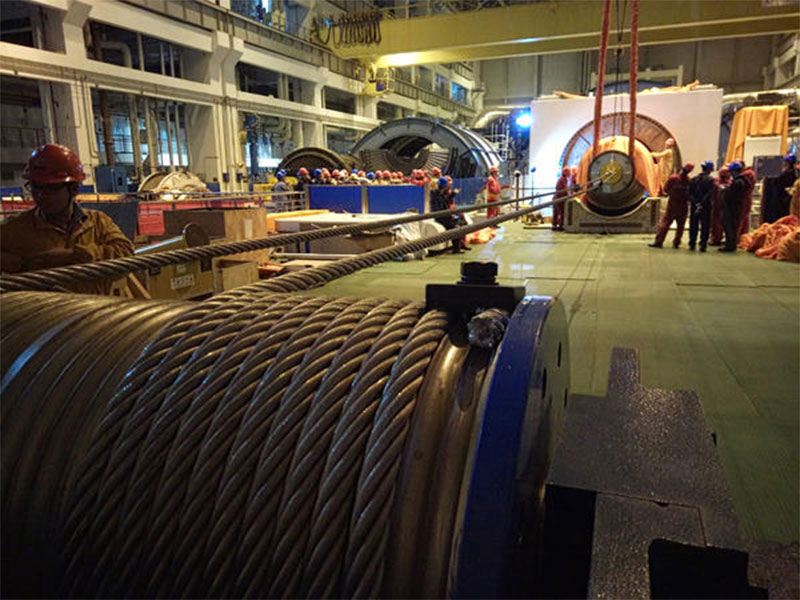

5.Устройство обеспечивает однократное безопасное и плавное извлечение и установку ротора генератора в заданное положение без необходимости перестроповки каната. Эффективная длина травления каната при выемке и установке составляет 20 метров.
6.Устройство оснащено двухскоростным электродвигателем. Рабочее напряжение: 380 В. Входная мощность: 3/4 кВт. Частота вращения на входе: 960/1460 об/мин. Частота вращения на выходе: 0,2/0,3 об/мин.
7.Усилие выемки и установки ротора генератора составляет около 14 тонн. Скорость выемки и установки равномерная и плавная.
8.Простота управления: удобный пуск и останов. Управление осуществляется одним оператором с помощью кнопок на пульте в зависимости от фактической ситуации при выемке и установке ротора.
9.Конструкцией предусмотрен механизм расцепления, позволяющий легко включать и отключать передачу мощности от зубчатой передачи. После расцепления можно вручную вращать маховичок для быстрого травления и выборки каната, что экономит время и удобно в эксплуатации.
Выемка и установка ротора генератора — это ответственная операция при ремонте на электростанции. Она должна гарантировать абсолютную безопасность в процессе извлечения и установки ротора. Использование устройства для выемки и установки ротора генератора, производимого нашим заводом, является технической гарантией безопасного, надёжного и высокоэффективного ремонта генераторных агрегатов.
