Эластичный уплотнительный масляный барьер из композитного материала

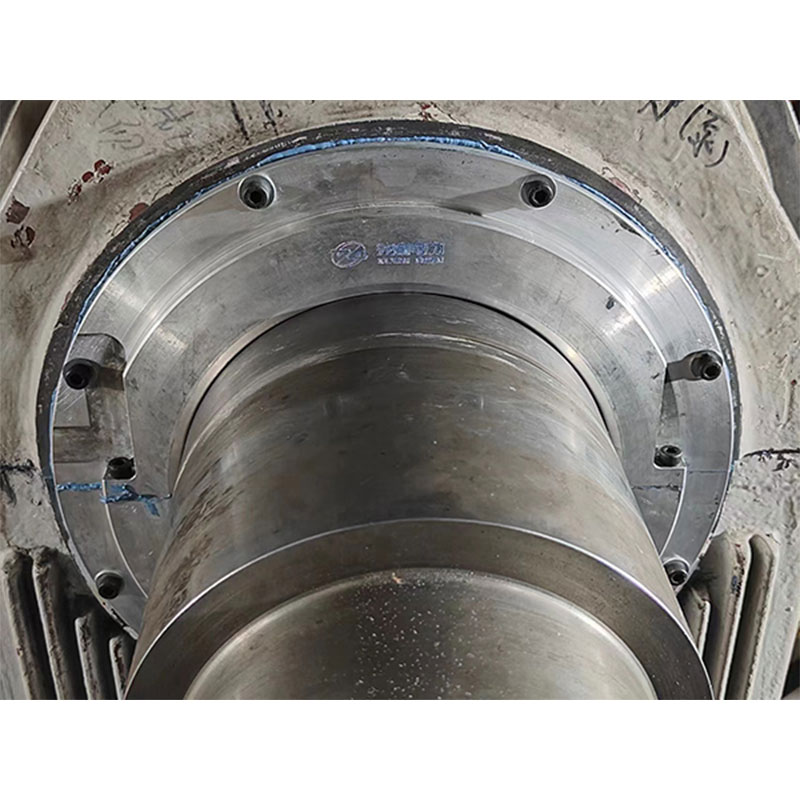

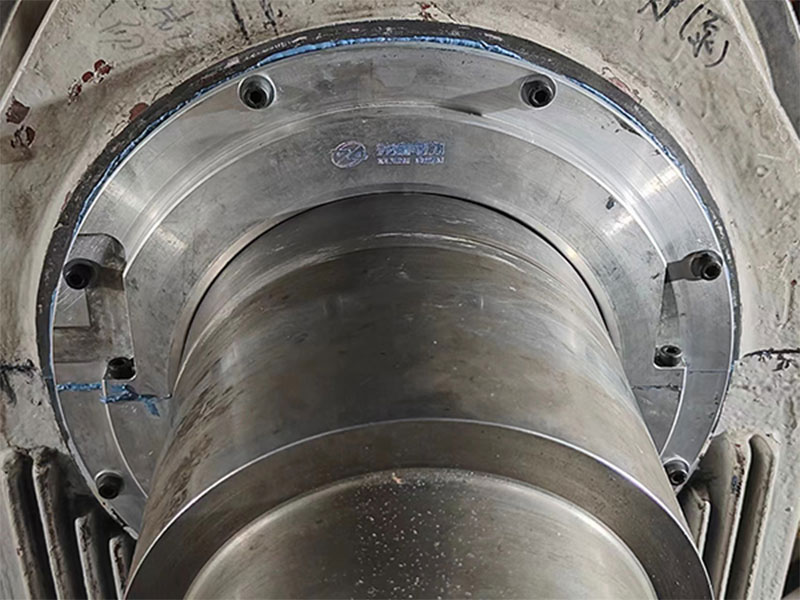

Композитный упругий уплотнительный масляный щит устанавливается на место штатного масляного щита без изменения конструкции оборудования. Благодаря контактному уплотнению обеспечивается полное отсутствие зазора между щитом и шейкой вала. После монтажа изделие не требует обслуживания, полностью устраняет опасности, связанные с утечкой смазочного масла, и соответствует требованиям безопасной эксплуатации электростанций.
Описание
маркер
Описание продукта
Композитный упругий уплотнительный масляный щит устанавливается на место штатного масляного щита без изменения конструкции оборудования. Благодаря контактному уплотнению обеспечивается полное отсутствие зазора между щитом и шейкой вала. После монтажа изделие не требует обслуживания, полностью устраняет опасности, связанные с утечкой смазочного масла, и соответствует требованиям безопасной эксплуатации электростанций.
Внутреннее кольцо масляного щита изготовлено из собственной разработки – нового полимерного композитного материала, обладающего самосмазывающим эффектом и высокой износостойкостью. Срок службы изделия составляет не менее 4 лет; материал не наносит вала никаких повреждений, не вызывает повышения вибрации и температуры вала.

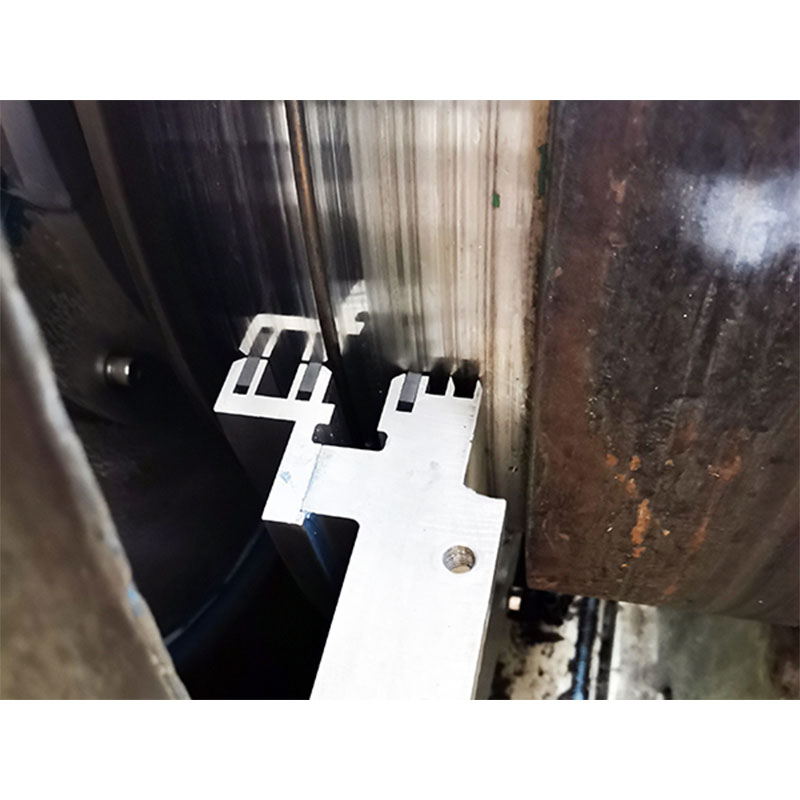

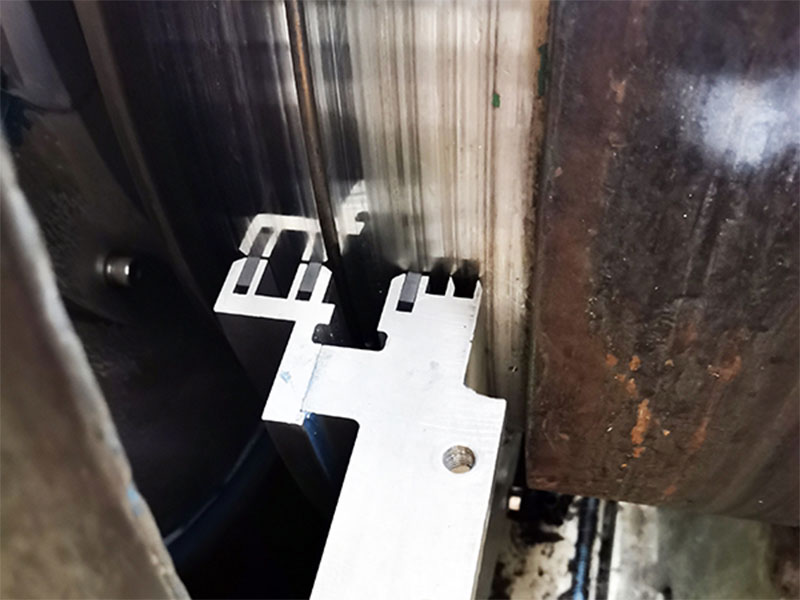

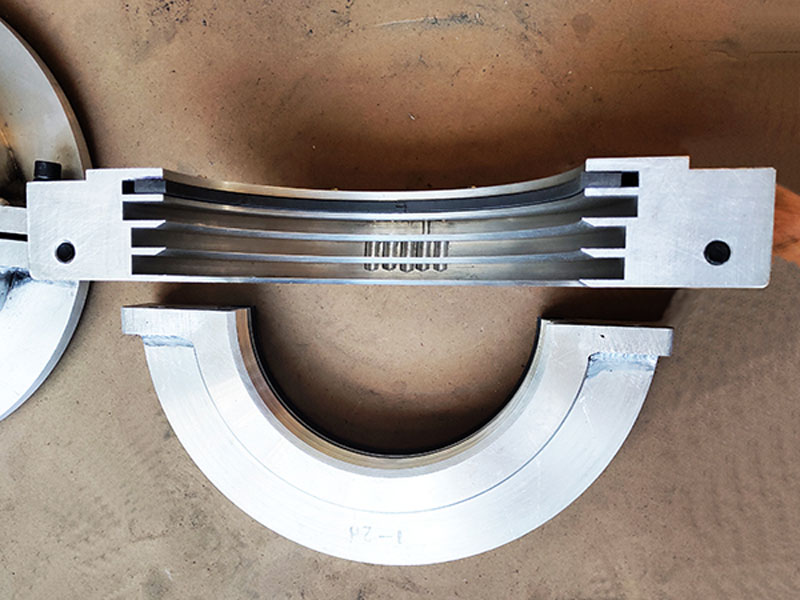

Масляный щит выполнен в разъемной конструкции (верхняя и нижняя половины). Монтажные зазоры:нижний зазор: 0–0,05 мм，боковые зазоры: 0,15–0,20 мм，верхний зазор: 0,3 ± 0,05 мм
Комплект масляного щита состоит из внутреннего и внешнего колец. Внутреннее кольцо обладает свободным упругим смещением и исключает любое жесткое трение о вал. Между внутренним и внешним кольцами предусмотрен достаточный осевой и радиальный зазор для компенсации смещений, поэтому вибрация и отклонение вала не влияют на герметичность уплотнения.
Композитный упругий уплотнительный масляный щит отличается простотой монтажа и отсутствием необходимости в техническом обслуживании, соответствует требованиям безопасной эксплуатации электростанций. Разработка и производство изделия осуществляются строго в соответствии с государственными, отраслевыми и корпоративными стандартами. После замены масляного щита гарантируется полная герметичность (без утечек) и отсутствие негативного влияния на работу агрегата.
Показатели свойств композитного материала внутреннего кольца
Удельный вес 2,2 кг / м3 Применимая температура ≤500 °С
Устойчивость к изгибу ≥ 30 МПа Подходящая скорость 3000 rpm
Прочность на сжатие ≥ 65 МПа давление среды 4 МПа
Пористость ≤ 21% коэффициент теплопроводности 25 Вт / м.k
Содержание золы ≤ 0,05% Коэффициент теплового расширения 3,0 × 10 - 6L / °C
Материал обладает высокими механическими свойствами: устойчивостью к сжатию и деформациям, хорошей самосмазываемостью, повышенной износостойкостью, длительным сроком службы, устойчивостью к износу и коррозии, высокой теплопроводностью, жаростойкостью, отсутствием термических трещин, малым коэффициентом теплового расширения и отличной обрабатываемостью.
